微波喇叭天线
一款覆盖1-8GHz的宽频段小喇叭测试天线，具有驻波稳定、高增益、体积小巧的特点，是手机、WiFi、蓝牙等无线模块研发和生产测试的理想选择。
1-8GHz 超宽频段覆盖
全面覆盖主流无线通信频段，包括手机、WiFi、蓝牙、GPS等，一根天线即可满足多样化的测试需求。
卓越的驻波性能
驻波比典型值小于1.7，有效保证信号传输效率和测试结果的精准性与可重复性。
出色的高增益表现
在关键频点（如5.8GHz）增益高达11dB，确保信号捕捉灵敏度，提升测试可靠性。
紧凑设计与广泛应用
体积小巧，节省测试空间，做工精良，是各类无线模块研发、生产线测试的理想工具。
专为精准无线测试而生——ANT1080 喇叭测试天线
在日益复杂的无线设备研发与生产测试中，一款性能卓越、稳定可靠的测试天线至关重要。JC-ANT1080 小喇叭测试天线正是为此而设计的专业工具，它以其超宽的工作频段、稳定的驻波性能和紧凑的设计，成为工程师进行精准测量的理想选择。
核心优势：
- 超宽频段覆盖 (1-8GHz): 全面兼容手机、蓝牙、Wi-Fi、GPS及各类物联网无线模块的主流频段，一根天线满足您多样化的测试需求。
- 卓越的信号完整性: 驻波比（VSWR）典型值优于1.7，最大程度减少信号反射，确保测试数据的精准与可靠。
- 出色的高增益表现: 在5.8GHz频点增益高达11dB，在8GHz时更是达到12.7dB，显著提升信号接收灵敏度。
- 小巧体积，精良工艺: 90x84x150mm的紧凑尺寸，轻松融入任何测试环境。精工制造，确保持久耐用的稳定性能。
无论是产品研发阶段的性能验证，还是生产线上的快速质检，JC-ANT1080 都能提供值得信赖的测试支持。
小喇叭测试天线规格参数 (Specification)
| 型号 (Model) | JANT1080 |
| 频率 (Frequency Range) | 1～8GHz |
| 增益 (Gain) | 4.1dB @ 1.5 GHz | 3.4 dB @ 1.8 GHz | 6.3dB @ 2.4GHz | 6.8dB @ 2.8 GHz | 11 dB @ 5.8GHz | 12.7 dB @ 8GHz |
| 驻波比 (VSWR) | Typ≤1.7 : 1 |
| 3dB波瓣宽度 (HPBW) | 133° @ 1.5GHz | 148° @ 1.8 GHz | 111° @ 2.4 GHz | 100° @ 2.8 GHz | 64° @ 5.8GHz | 52° @ 8.5 GHz |
| 极化方式 (Polarization) | 线极化 |
| 端口阻抗 (Zo) | 50 Ohm |
| 射频接口 (RF Connector) | SMA母(F) |
| 尺寸 (Dimension) | 90(W) x 84(D) x 150(H) mm |

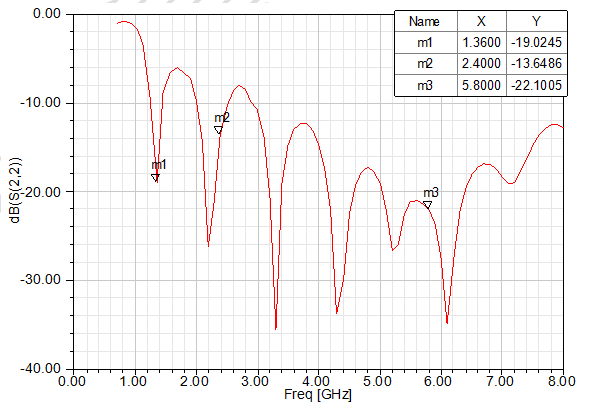

喇叭天线驻波测试（VSWR）结果
小喇叭测试天线规格参数（Specification）
| 型号 | ANT1080 |
| 频率（Frequency Range） | 1～8GHz |
| 增益（Gain） | 4.1dB @ 1.5 GHz 3.4 dB @ 1.8 GHz 6.3dB @ 2.4GHz 6.8dB @ 2.8 GHz 11 dB @ 5.8GHz 12.7 dB @ 8GHz |
| 驻波比（VSWR） | Typ≤1.7 : 1 |
| 3dB波瓣宽度（HPBW） | 133°@ 1.5GHz 148°@ 1.8 GHz 111°@ 2.4 GHz 100°@ 2.8 GHz 64dB @ 5.8GHz 52 dB @ 8.5 GHz |
| 极化方式（Polarization） | 线极化 |
| 端口阻抗（Zo） | 50 Ohm |
| 射频接口（RF Connector） | SMA母(F) |
| 尺寸（Dimension） | 90(W) x 84(D) x 150(H) mm |
三、 喇叭天线驻波测试（VSWR）结果
