喇叭天线
JC-ANT0718是一款覆盖0.7-18GHz的宽频喇叭天线，具有高增益、低驻波特性，专为无线通信产品的高精度测试而设计。
超宽工作频带
频率覆盖0.7GHz至18GHz，一款天线即可满足从低频到高频的多种测试和应用需求，通用性极强。
卓越的驻波性能
驻波比（VSWR）典型值≤1.5:1，确保高效的信号传输和精准的测试结果，减少信号反射损耗。
高增益设计
在整个工作频段内提供优异的增益表现，最高可达16.7dB，有效增强信号的收发能力。
精良工艺与通用接口
体积小巧，结构坚固，采用标准的N型(F)射频接口，便于在各种测试环境中快速集成和使用。
JC-ANT0718 宽频喇叭天线：您的高精度无线测试伙伴
为您的无线测试寻找一款性能卓越、覆盖广泛的天线？JC-ANT0718 喇叭天线正是您的理想之选。它是一款专为高精度测量和测试应用而设计的宽频带天线，以其覆盖0.7GHz-18GHz的超宽频带、稳定的驻波性能和精良的做工，成为广大工程师与研发人员的信赖之选。
核心优势
- 超宽工作频带： 频率覆盖0.7GHz至18GHz，一款天线即可满足从低频到高频的多种测试和应用需求，通用性极强。
- 卓越的驻波性能： 驻波比（VSWR）典型值≤1.5:1，确保高效的信号传输和精准的测试结果，减少信号反射损耗。
- 高增益设计： 在整个工作频段内提供优异的增益表现，最高可达16.7dB，有效增强信号的收发能力。
- 精良工艺与通用接口： 体积小巧，结构坚固，采用标准的N型(F)射频接口，便于在各种测试环境中快速集成和使用。
典型应用领域
JC-ANT0718 喇叭天线凭借其出色的性能，可广泛应用于各种无线设备的研发与测试环节，包括但不限于：
- 手机、平板等移动通信设备测试
- 蓝牙、WIFI模块性能验证
- GPS信号接收测试
- 无线网卡及其他无线通信模块的功能测试
- EMC/EMI电磁兼容性测试
性能测试数据
我们对每一款天线都进行严格的性能测试，以确保其出厂指标的一致性和可靠性。

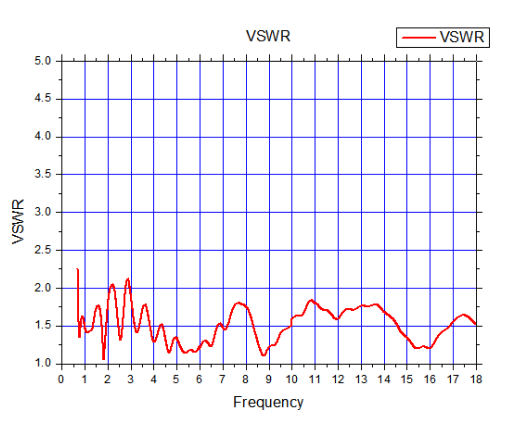

喇叭天线驻波测试（VSWR）： 结果显示，天线在全频段内驻波比稳定，性能优异。

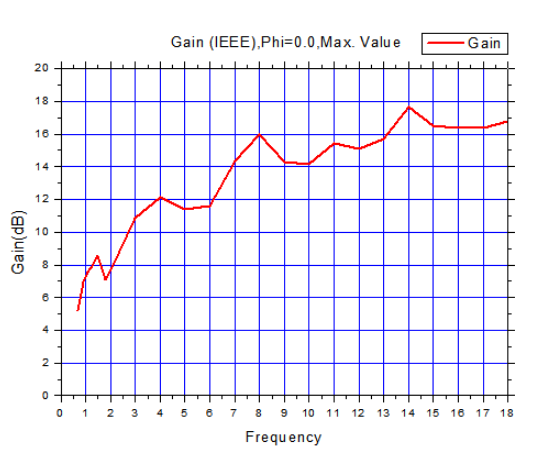

喇叭天线增益测试（Gain）： 增益随频率平稳变化，符合设计预期，能够为您的测试提供可靠的信号强度。
喇叭天线规格参数（Specification）
| 型号 | ANT0718 |
| 频率（Frequency Range） | 0.7～18GHz |
| 增益（Gain） | 6.1dB @ 0.7 GHz 11.2 dB @ 3 GHz 11.9dB @ 6GHz 14.2dB @ 9GHz 15.4 dB @ 12GHz 16.7 dB @ 18GHz |
| 驻波比（VSWR） | Typ≤1.5 : 1 |
| 3dB波瓣宽度（HPBW） | 103°@ 0.7GHz 48°@ 3 GHz 41°@ 6 GHz 40°@ 9 GHz 39°@ 12GHz 40° @ 18 GHz |
| 极化方式（Polarization） | 线极化 |
| 端口阻抗（Zo） | 50 Ohm |
| 射频接口（RF Connector） | N型(F) |
| 尺寸（Dimension） | (L) 242 x (W) 136 x (H) 210 mm |
