天线测试耦合板
一款覆盖1-6GHz频段的高性能宽频带天线测试模块，驻波比稳定（≤2），设计紧凑，是无线产品研发和测试的理想选择。
超宽频段覆盖
全面覆盖1GHz至6GHz主流无线通信频段，一块模块满足手机、WIFI、蓝牙等多种产品测试需求。
卓越驻波性能
驻波比（VSWR）全频段内稳定控制在2以下，确保测试信号的高效传输和结果的准确性。
精巧尺寸与工艺
体积小巧，结构坚固，做工精良，便于集成于各类测试环境，节省宝贵的实验室空间。
广泛应用场景
完美适用于手机、无线网卡、GPS、WIFI及各类IoT无线模块的研发、生产和质量验证测试。
高效精准，覆盖未来：1-6GHz 宽频带天线测试模块
在当今高速发展的无线通信领域，精准可靠的测试是确保产品质量与性能的关键。我们荣幸地推出这款专为专业测试环境打造的宽频带天线模块，它以其卓越的性能和精巧的设计，成为您无线产品研发、生产和质检流程中不可或缺的得力助手。
产品核心优势
- 超宽频段覆盖：频率范围横跨 1GHz至6GHz，完美适配当前及未来的主流无线通信标准，包括手机、蓝牙、无线网卡、GPS、WIFI及各类物联网(IoT)无线模块，实现一站式测试解决方案。
- 卓越的稳定性能：驻波比（VSWR）在整个工作频段内稳定小于2，这意味着极低的信号反射和高效的能量传输，确保了测试结果的高度准确性和可重复性。
- 精良工艺与紧凑设计：产品尺寸仅为 150mm x 146mm，体积小巧，做工精良。坚固耐用的结构使其能够轻松集成到各种复杂的测试系统中，有效节省宝贵的实验室空间。
- 标准化接口：采用通用的 SMA (母头) 射频接口，可与绝大多数射频测试设备无缝对接，实现即插即用，简化测试流程。
广泛应用领域
这款天线模块是以下产品进行射频性能测试的理想选择：
- 智能手机与平板电脑
- 蓝牙耳机、音箱等设备
- 笔记本无线网卡、路由器
- GPS导航模块
- WIFI 6/6E 智能家居设备
- 各类无线通信模块
权威测试结果 (VSWR)
我们对每一款天线模块都进行了严格的驻波比（VSWR）测试，以确保其卓越性能。详细的测试报告可根据您的需求提供，充分证明其在整个1-6GHz频段内的一致性和可靠性。
二、 宽频带天线测试模块规格参数（Specification）
| 型号 | 耦合板 |
| 频率（Frequency Range） | 1～6 GHz |

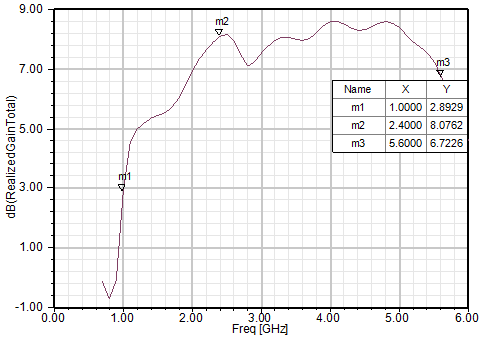

| 增益（Gain） | 2.8dB @ 1.0 GHz 5.9 dB @ 1.8 GHz 8.0dB @ 2.4GHz 7.0dB @ 2.8 GHz 7.9 dB @ 3.5 GHz 6.7 dB @ 5.6 GHz |
| 驻波比（VSWR） | ≤2 : 1 |

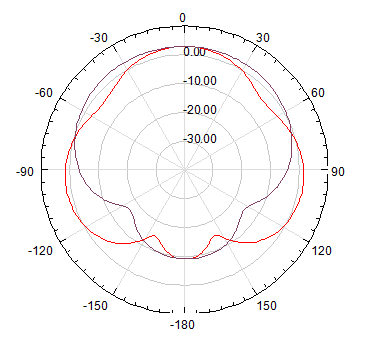

| 3dB波瓣宽度（HPBW） | 140°@ 1GHz 118°@ 1.8 GHz 93°@ 2.4 GHz 77°@ 2.8 GHz 59°@ 5.6GHz |
| 极化方式（Polarization） | 线极化 |
| 端口阻抗（Zo） | 50 Ohm |
| 射频接口（RF Connector） | SMA母(F) |
| 尺寸（Dimension） | 150(W) x 146(D) x 1.6(H) mm |

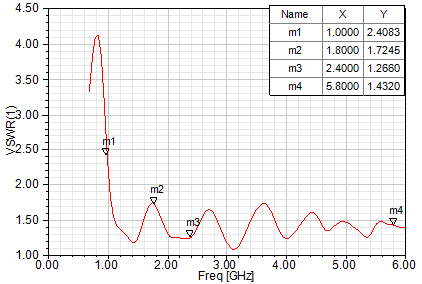

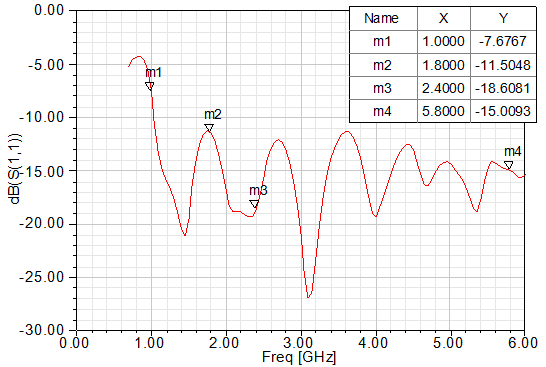

三、宽频带天线测试模块测试结果 （VSMR）
