喇叭天线 产品介绍:

喇叭天线是一款宽频带天线,频率覆盖0.7GHz-18GHz,驻波稳定,驻波比小于2,体积小巧,做工精良,可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。

喇叭天线规格参数(Specification)

型号 JC-ANT0718
频率(Frequency Range) 0.7~18GHz
增益(Gain) 6.1dB @ 0.7 GHz    11.2 dB @ 3 GHz    11.9dB @ 6GHz
14.2dB @ 9GHz    15.4 dB @ 12GHz    16.7 dB @ 18GHz
驻波比(VSWR) Typ≤1.5 : 1
3dB波瓣宽度(HPBW) 103°@ 0.7GHz    48°@ 3 GHz    41°@ 6 GHz

40°@ 9 GHz    39°@ 12GHz    40° @ 18 GHz

极化方式(Polarization) 线极化
端口阻抗(Zo) 50 Ohm
射频接口(RF Connector) N型(F)
尺寸(Dimension) (L) 242 x  (W) 136 x  (H) 210 mm

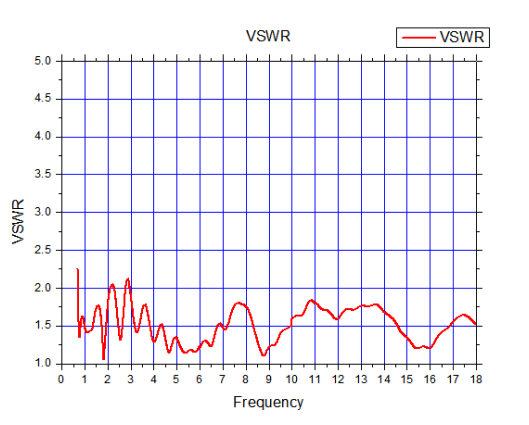

三、 喇叭天线驻波测试(VSWR)结果

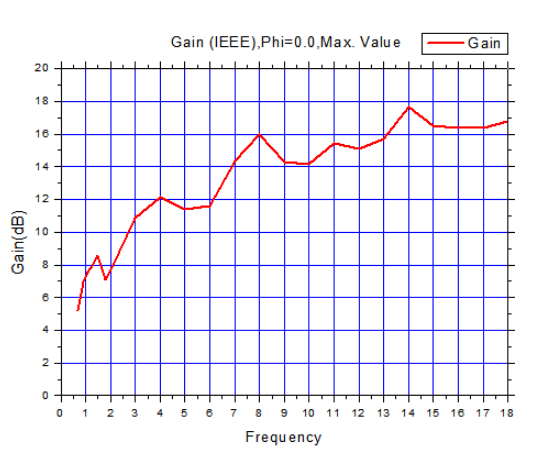

喇叭天线增益测试(VSWR)结果

喇叭天线
