1 手机老化测试微波暗室组成
暗室主体构成:
暗室主要由屏蔽主体、吸波材料、供电、通风系统、视频监控【预留接口，可暂不提供设备】、接地【保留接地接口】等主要部分组成，还需要包含屏蔽微波暗室电缆沟接口等设施。
2 微波暗室有哪些规格参数要求
2.1高性能屏蔽吸波暗室（简称微波暗室）主体设计要求：
1) 外尺寸：长1.2m，宽0.9m，高0.8m,顶部采用接收阵列布局设计(阵列天线间距、口径、数量（满足对被测天线驻波影响<2.0，详细设计由承制方研制)。暗室内尺寸：满足760mm天线老化测试【侧边的吸波材料间隔天线20mm】；
2) 微波暗室暗室出口为掀背上开门；
3) 微波暗室暗室前墙左下角安装信号转接板，预留接头，微波暗室暗室内部进行吸波处理；
4) 具有温度监控，高温报警同时断电；
5) 吸波材料，装备材料，需要具备防火，阻燃特性
6) 微波暗室暗室底部需要留出叉车位,以便于移动暗室;
7) 工作频率一：23-70GHz，老化箱体需要满足对产品阵面反射引起的驻波＜2.0。
8) 兼容天线射频EIRP>85dBm，直流功耗约2000W，进行高温老化。
9) 温度控制环境温度40~55度区间内可调，使产品在85~90摄氏度老化，超出90摄氏度需要进行告警，并断电。确保产品，装备安全。
10) 确保装备质量，可用性，使用寿命，安全性等需求的同时，成本尽可能低。

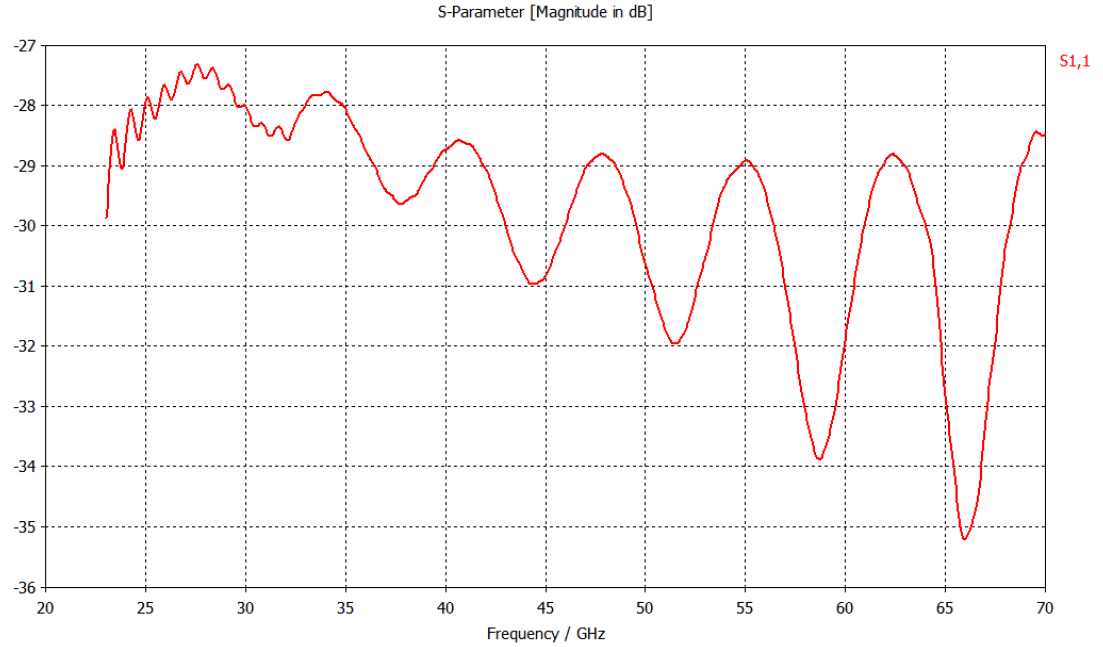

接收阵列，吸收负载确保产品处的接收信号小于图示仿真结果

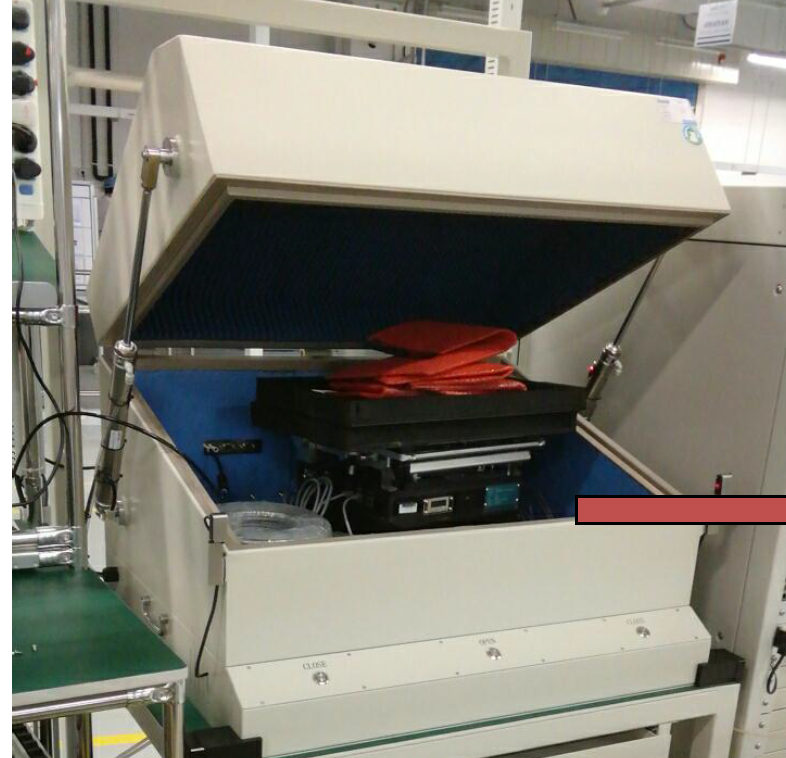

老化暗室测试：小型屏蔽暗室，小型屏蔽箱示意图
2.2 微波暗室，屏蔽箱吸波材料要求：
1、吸波材料需防火；
2、安装吸波材料需防火处理 ；
3、地面拐角用平板型拐角；
4、吸波材料之间不能有缝隙；
2.3 微波暗室技术指标：
1、屏蔽效能：
1）23GHz～70GHz，箱体外部测试信号<-50dBm；
2）吸波材料的垂直入射时反射性能>-30dB;(非垂直入射提供相应数据，在合理范围内)
3）直流供电电压+48V，额定电流>42A(直流功耗约2000W)
3 微波暗室验收方案
3.1 吸波材料验收方案
1 吸波材料吸波性能检测：
由厂家自行对吸波材料进行抽检，对应型号的反射吸收参数及角度吸收参数满足生产厂家规格书要求。需要第三方检测报告
2 吸波材料的阻燃性能检测：
由厂家自行对吸波材料进行抽检，氧指数及阻燃性能满足规格书要求，需要第三方检测报告。
