一、 宽频带天线测试模块产品介绍：
一款宽频带天线，频率覆盖1GHz-6GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。
二、 宽频带天线测试模块规格参数（Specification）
| 型号 | 耦合板 |
| 频率（Frequency Range） | 1～6 GHz |

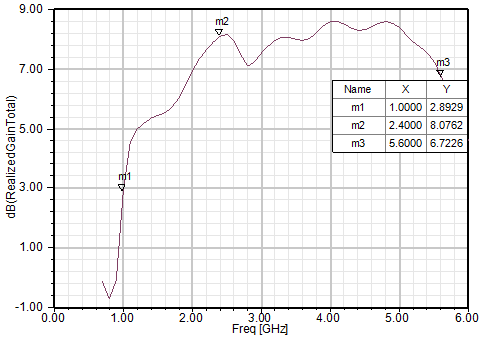

| 增益（Gain） | 2.8dB @ 1.0 GHz 5.9 dB @ 1.8 GHz 8.0dB @ 2.4GHz 7.0dB @ 2.8 GHz 7.9 dB @ 3.5 GHz 6.7 dB @ 5.6 GHz |
| 驻波比（VSWR） | ≤2 : 1 |

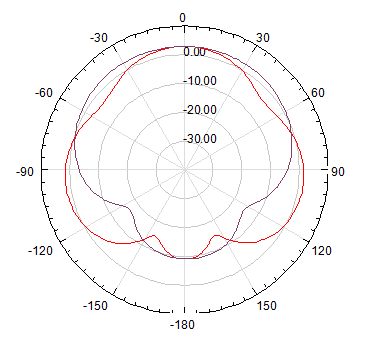

| 3dB波瓣宽度（HPBW） | 140°@ 1GHz 118°@ 1.8 GHz 93°@ 2.4 GHz
77°@ 2.8 GHz 59°@ 5.6GHz |
| 极化方式（Polarization） | 线极化 |
| 端口阻抗（Zo） | 50 Ohm |
| 射频接口（RF Connector） | SMA母(F) |
| 尺寸（Dimension） | 150(W) x 146(D) x 1.6(H) mm |

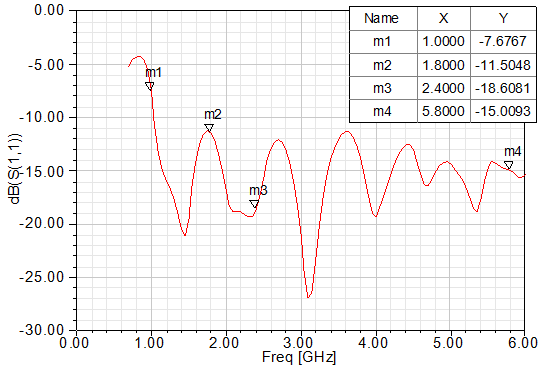

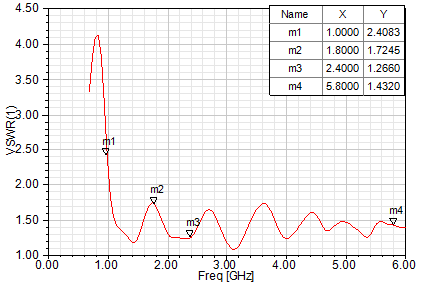

三、宽频带天线测试模块测试结果 （VSMR）
